ウノ・ファクトリーが誇る正面旋盤

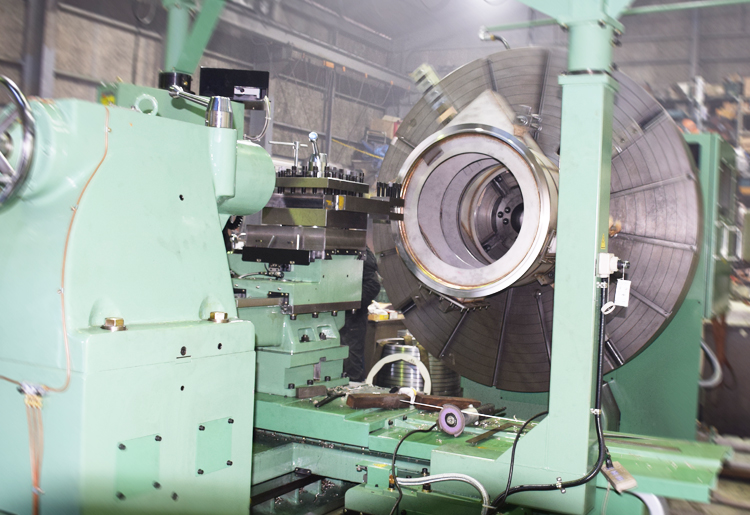

正面旋盤

工作機械は、マザーマシン(産業機器の元の部品を作る機械)と言われ、旋盤は代表的工作機械です。 中でも正面旋盤は大口径の端面、内外径、内面加工に優れ、食品医薬・高圧力タンク容器・真空炉体チャンバー・大型特殊継手フランジなど、インフラストラクチャーをはじめとする、プラントエンジニアリングとなり、あらゆる産業機器の気密接合部の加工になくてはならない工作機械です。 近年、大型正面旋盤などの特殊作業の段取りが出来る職人の高齢化と数値制御機械の普及により、オペレーターを育成していますが、本当の職人が減少しているのが現状です。
現状を打破するために、大型マシニングセンター・五面加工機が開発されたのですが、大口径で軽量薄材真空チャンバーなどのフランジ部の気密精度を上げるための特殊Oリング溝などの加工は加工物の共鳴現象により、加工面の仕上精度が上がらないため正面旋盤に依頼されているのが実態です。
ウノ・ファクトリーでは、最大口径φ2400-L350・φ2020-L1700までの切削加工能力を有しており近隣の産業機器メーカーから御用命頂いております。大物製缶機械加工でお困りでしたらどのような事でも承ります。

設備紹介

NC汎用兼用大型正面旋盤

FNC-4320T≪西部ハイテック≫
FNC-4320T
【西部ハイテック】
切削許容範囲
φ2400-L300、φ2020-L2000
T-287 FNC-4016MiT≪西部ハイテック≫
T-287 FNC-4016MiT
【西部ハイテック】
切削許容範囲
φ1070-L2350
切り落とし最大ワークサイズ
φ1600-L1000

汎用大型正面旋盤

FL-1300≪中部機械≫
FL-1300【中部機械】
切削許容範囲
φ1800-L400,φ1400-L600,φ1300-L1600
LHS-2712≪西部ハイテック≫
LHS-2712【西部ハイテック】
切削許容範囲
φ1100-L250,φ800-L600

汎用正面旋盤

LLS-800≪中部機械≫
LLS-800【中部機械】
切削許容範囲
φ800-L20,φ600-L600
Strong800【大隈豊和機械】
Strong800【大隈豊和機械】
切削許容範囲
φ380-L1000
DLG-6【大日金属】
DLG-6【大日金属】
切削許容範囲
φ750-L100,φ400-L800
LEO-125A【テクノワシノ】
LEO-125A【テクノワシノ】
切削許容範囲
φ100-L1100,φΦ400-L50

NC旋盤機

SL-25【森精機】
SL-25【森精機】
切削許容範囲
φ250-L1000
SL-20【森精機】
SL-20【森精機】
切削許容範囲
φ200-L500

フライス盤

縦フライス≪エンシュウVB≫
縦フライス【エンシュウVB】
質量
D300×W600×H250
らくらくミル【OKK】
らくらくミル【OKK】
質量
920×380×H450

ボール盤

ラジアル≪小川鉄工HDR-1400≫
ラジアル【小川鉄工HOR-D1400】
質量
1800×1200×H800
ラジアル≪小川鉄工HDR-1700≫
ラジアル【小川鉄工HOR-1700】
質量
2200×2000×H1000
ラジアル≪東亜機械TRD-800C≫
ラジアル【東亜機械TRD-800C】
質量
850×1000×H1000
直立盤(3台)≪吉田鉄工YD2-54≫
直立盤(3台)【吉田鉄工YD2-54】

製缶ブース

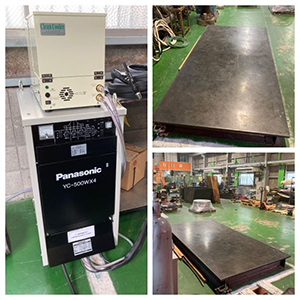

TIG溶接機
  • TIG溶接機 YC‐500WX4(Panasonic)
  • TIG溶接機 STAR300(Panasonic)
  • 交流アーク溶接機 DAIDEN250A(大阪電気)
  • 定盤サイズ 1540×3060

測定機

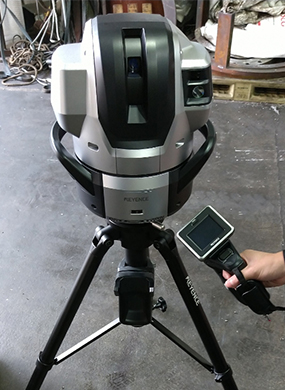

ワイドエリア三次元測定機
  • ワイドエリア三次元測定機
    [㈱キーエンスWM-3000]

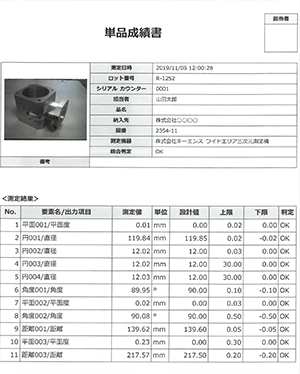

成績書サンプル

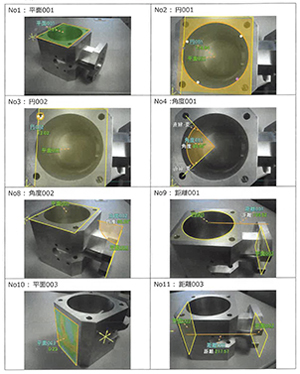

ナビ画像サンプル

その他の設備

丸ノコ盤【MITACHI-400】
切削許容範囲
φ200
バンドソー盤【T035・4-1/2】
切削許容範囲
φ150
キュービクル変圧器 150KVA

1台

工場内クレーン 2.8t吊

4台

工場空調 7.5KWエアコン

2台

運搬営業車両

運搬営業車両 積載荷重3.5t車 運搬営業車両 積載荷重350Kg
  • 積載荷重3.5t車 1台
  • 積載荷重350Kg 1台
  • 営業車≪送迎車≫ 4台

フォークリフト

FG20T-17(KOMATSU)
FG20T-17(KOMATSU)

最大荷重2000Kg
